CE 系列铝合金蜗轮减速机,是本公司原有 NE 系列的基础上开发而成的新一代产品,机体用优质的铝合金压铸成形 ,体积小、散热快、表面经皮膜处理不生銹,美观耐用。蝸杆使用铬钼合金钢(SCM415),经渗碳热处理及研磨,传动平稳,噪音小 、输出扭矩大, 可适应全方位安裝。

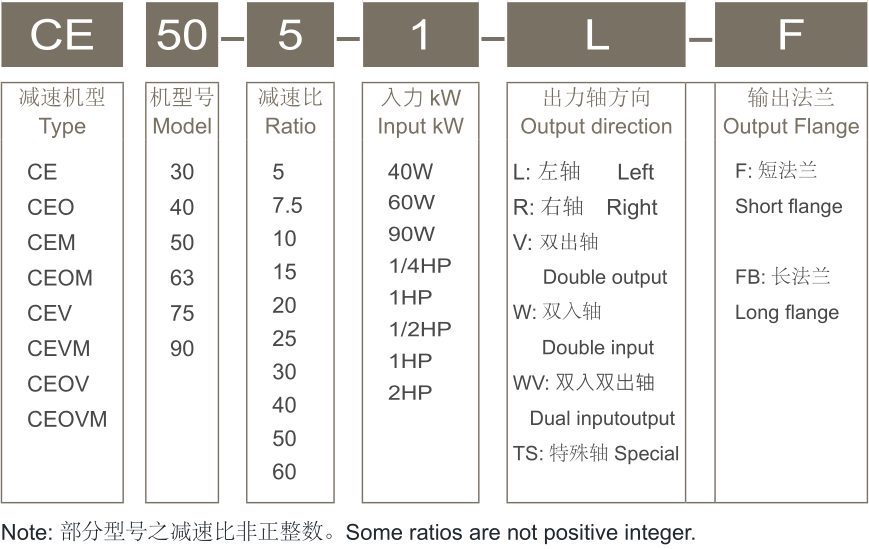

Indication of Model Numbers
机种型号表示

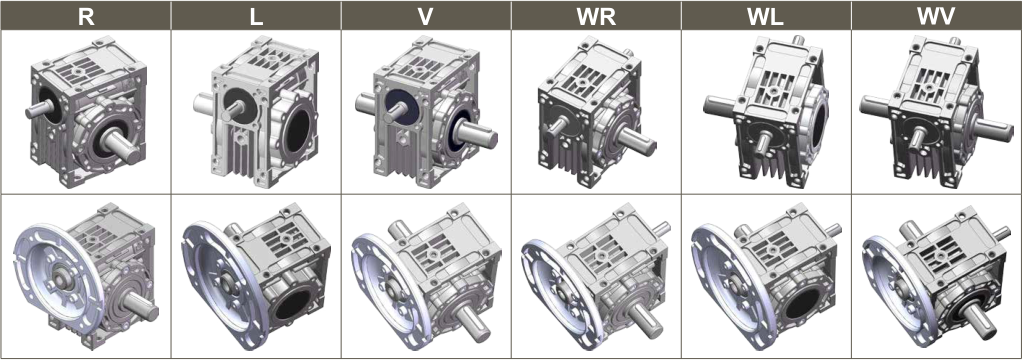

轴向 Shaft Direction
R : 右轴(脚座贴地面,输入轴面向自己,此时输出轴端位于右侧)
L : 左轴(脚座贴地面,输入轴面向自己,此时输出轴端位于左侧)
V : 单入力轴、双出力轴
W :双入力轴、单出力轴
WV : 双入力轴和双出力轴
TS : 特殊轴(定货时请注明或附图面)
旋向 Rotary Direction
设计上蜗杆使用右旋牙,如入力轴以顺时针方向旋转时,出力轴以逆时针方向旋转 (R 轴),请参考图 1 图 2,如需特殊旋向时请注明。
材质说明:
1. 蜗轮箱、出力轴盖:压铸铝 ALADC-12,本体一体压铸、强度强、重量轻、外型美观、散热好。
2. 出力轴:S45C 中碳钢,CNC 车床精密加工研磨。
3. 蜗轮:铝青铜 ALBC3,CNC 车床精密加工,成形专用刀具切削摩擦系数小、寿命长。
4. 蜗杆:SCM415 绿十字,CNC 车床精密加工,精密滚齿机切削,渗碳后经齿形研磨,齿形正确齿面平滑,无杂音、寿命长。
减速机参数 Reducers Rarameter
马达 Motor:4P/50Hz 输入转数 Input R.P.M. = 1400 RPM
( 安全系数 1.0 以下为轻负荷。 The reducer is used for light loading when SF below 1.0.)
订货须知:
1.系列别:CE,CEO,CEM,CEOM,CEV,CEVM,CEOV,CEOVM。
2.型号:30#,40#,50#,63#,75#,90#。
3.减速比5,7.5,10,15,20,25,30,40,50,60。
4.入力馬达功率40W,60W,90W,1/4HP,1/2HP,1HP,2HP。
5.出力轴方向L轴,R轴,V双出轴,W双入轴,WV双入双出轴,TS特殊轴。
6.输出法兰:F短法兰,FB长法兰。
7.配伺服电机法兰需要定制,请提供伺服电机规格及图纸。
8.如有特殊要求使用,请联系我司业务人员!
